Een Vario projectiescherm opbouwen is zo eenvoudig als het klinkt. Ook voor niet ervaren gebruikers.
Opbouw frame
Alle framedelen van het projectiescherm zijn gelabeld. Voor montage, start met het basisframe. Vouw de vier hoekdelen open 1 tot 4. Druk de sluiting in de hoeken nog niet dicht. Leg de hoeken hun plek zoals de labels aangeven.De standaard normdelen 5 (110cm) en de pasdelen 6 (kleiner dan 110cm) worden op hun plek gelegd volgens labeling (zie tekening). Druk vervolgens de sluitingen in de hoeken dicht voor maximale stabiliteit.
Verbindingsvarianten
Afhankelijk van de toepassing en scherm grote zijn er voor de VARIO twee verschillende verbindingen beschikbaar.
Plug-in verbinding
De snelle en gemakkelijke plug-in verbinding voor kleine tot middelgrote schermen.
-
- De framedelen van het Vario 64 systeem schuiven in elkaar. Omdat de framedelen niet ‘vast’ met elkaar zijn verbonden is gebruik UITSLUITEND mogelijk in combinatie met AT32/64 poten die het frame bij elkaar houden. Bij ‘vliegend’ gebruik zonder poten moeten de framedelen met elkaar worden gelocked met een schroefverbding.
Vario Lock

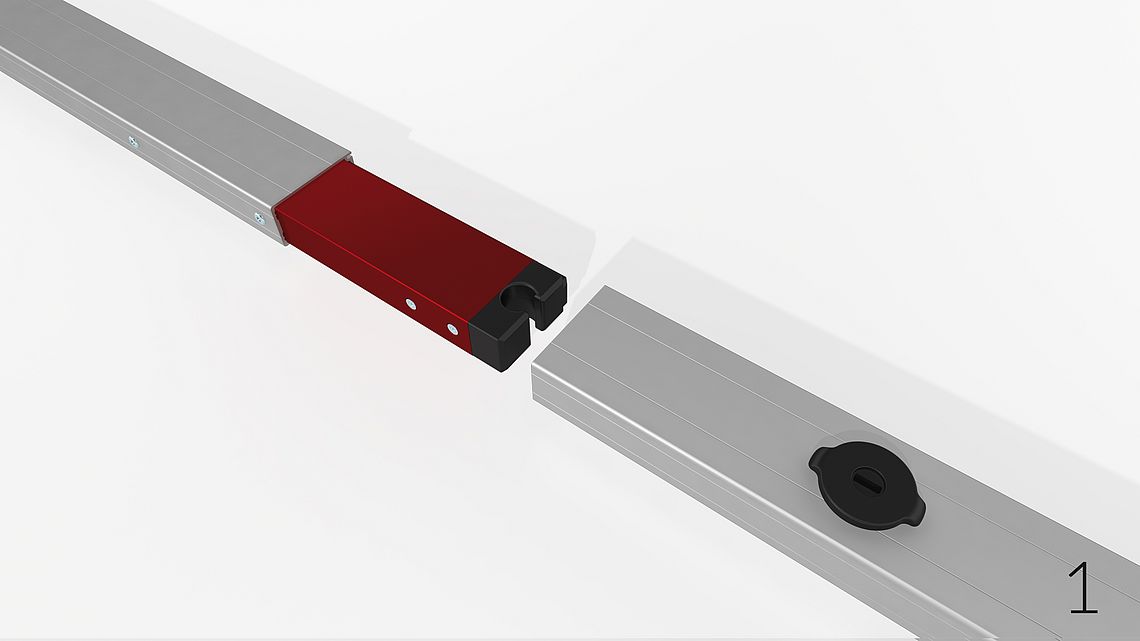

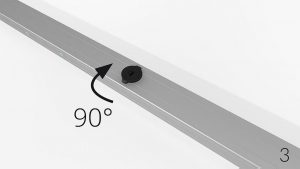

De plug-in verbinding met ingebouwd sluiting systeem, snel en eenvoudige in gebruik. Een simpele 90 ° draai en de verbinding is beveiligd. Geen tools benodigd.
-
- De VarioLock 64 framedelen zijn snel en comfortabel te ‘locken’ met een draaiknop bij ‘vliegend’ gebruik (zonder poten).
Opbouw poten
1 Vouw eerst het verticale framedeel (met gaatjes) open.

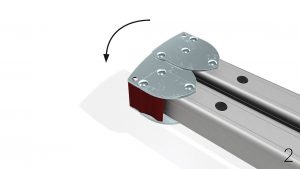

2-3 De scharnieren klikken automatisch vast.

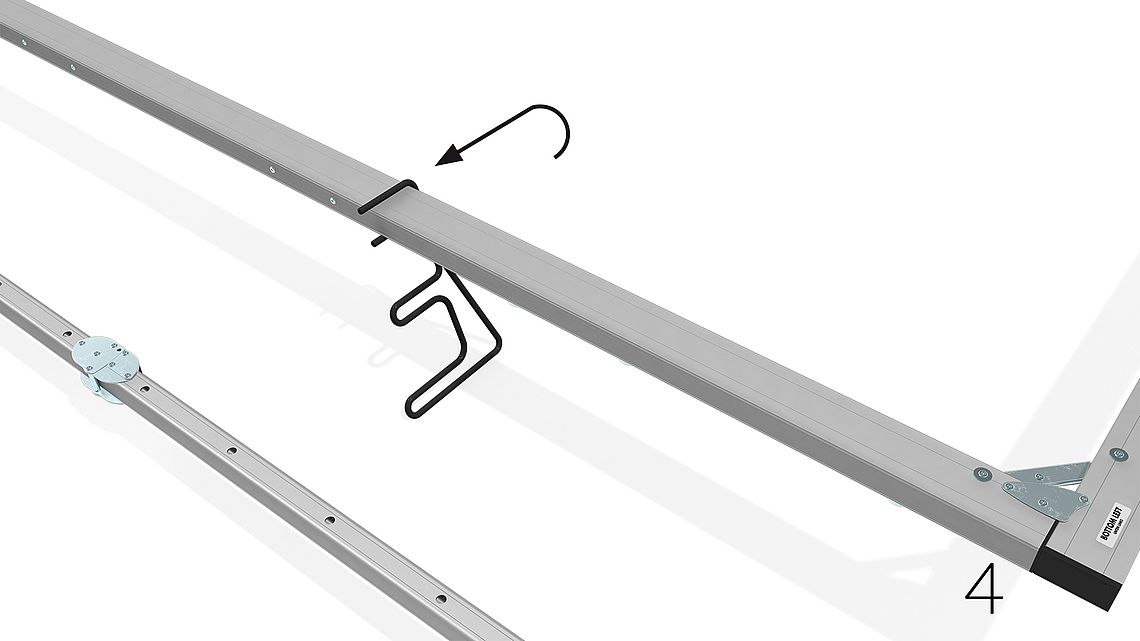

4 Bij het bevestigen van de poten door één persoon, raden wij het gebruik van de set-up support aan. Schuif de stalen vork van de set-up support op het frame, 2 supports per kant. Leg de poten op de onderste ronde boog en justeer de schroefgaten boven elkaar.(volgt de aparte handleiding voor de setup support.

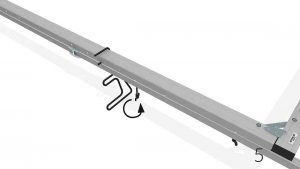

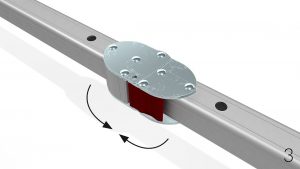

5 De poten worden bevestigd met twee vleugel schroeven op het onderste gedeelte van de de poot en fixeerklemmen 6 worden gebruikt aan de bovenkant van de poot.
Doek bevestiging

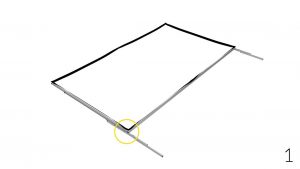

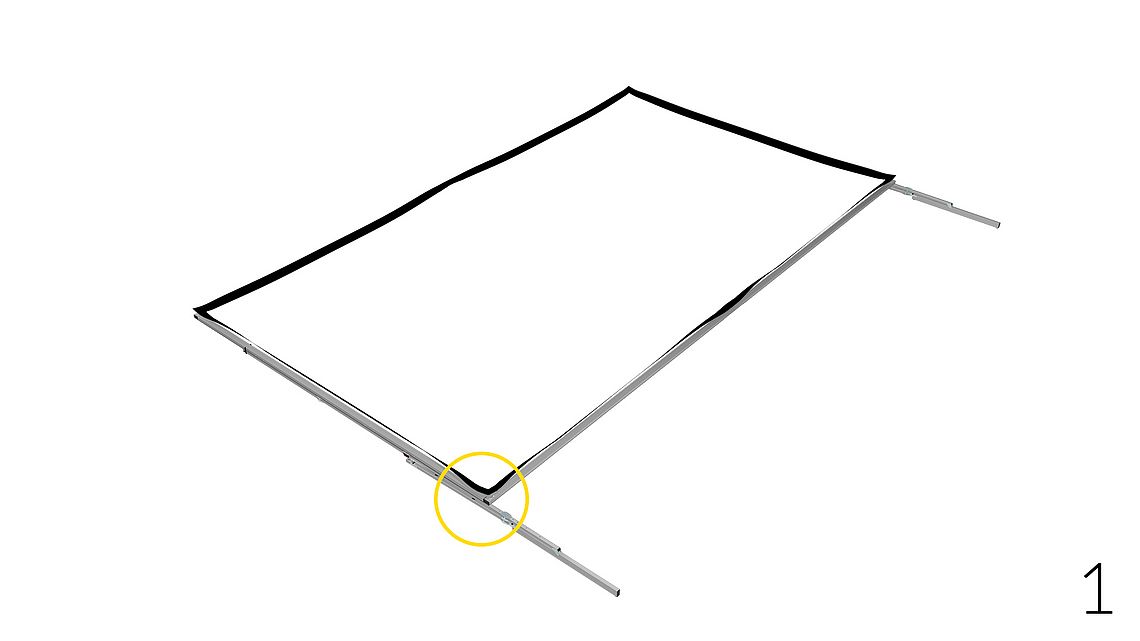

1 Leg het projectiedoek op het frame zo open dat het label „OBEN-TOP“ overeenkomt met de bovenkant van het frame..

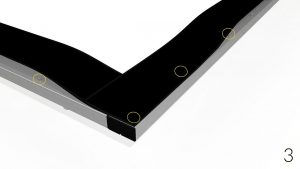

Druk de drukknopen vast op het frame, begin daarmee in één van de hoeken.
Opzetten

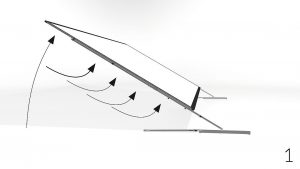

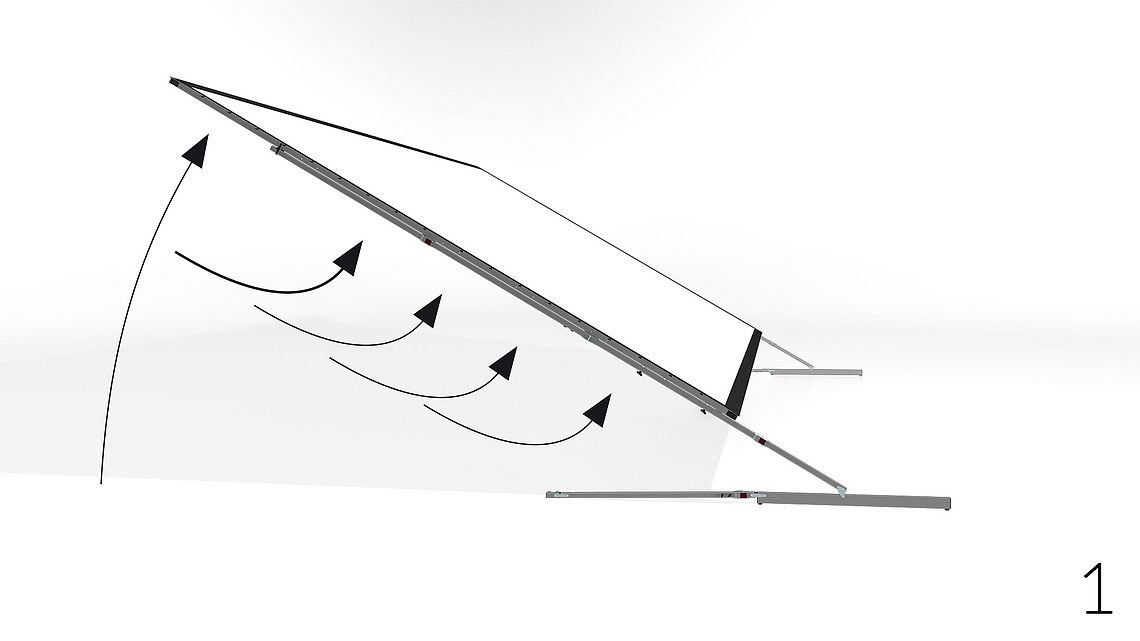

1 Til het projectiescherm op met één persoon op elk van de bovenste hoeken en zet hem overeind terwijl u de verticale zijdes ondersteund.
Om mechanische overbelasting, beschadiging van het scherm of poten te voorkomen bij het opzetten van grote schermen, of het hoge scherm set-up. Dient het scherm opgezet te worden met een voldoende aantal personen, of maak gebruik van een hijskraan.

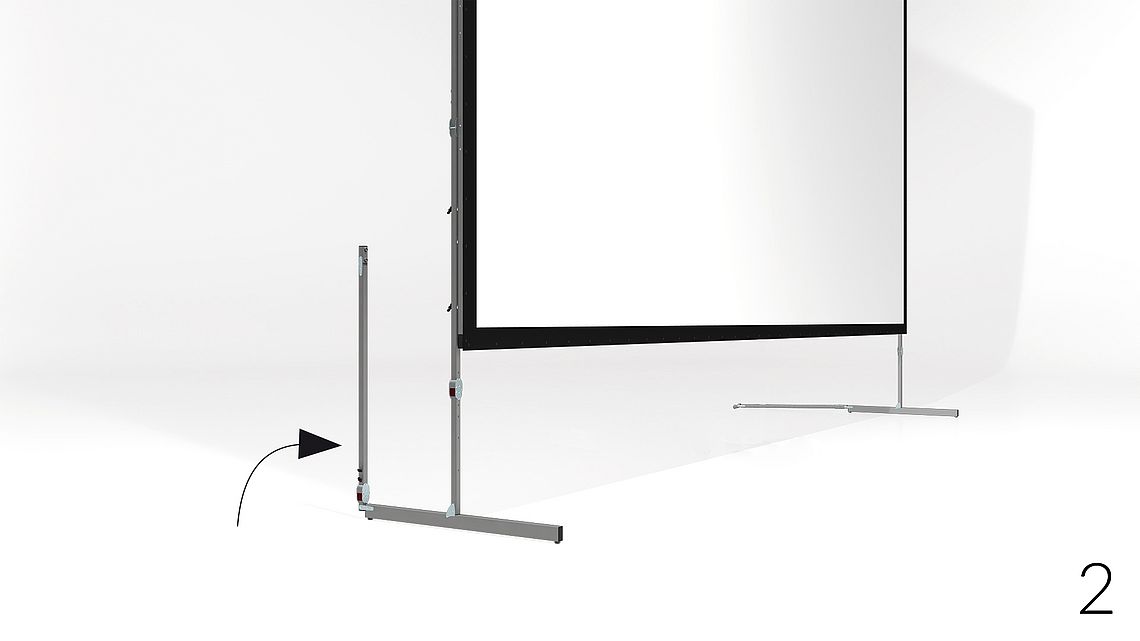

2 Klap de telescopische support omhoog.

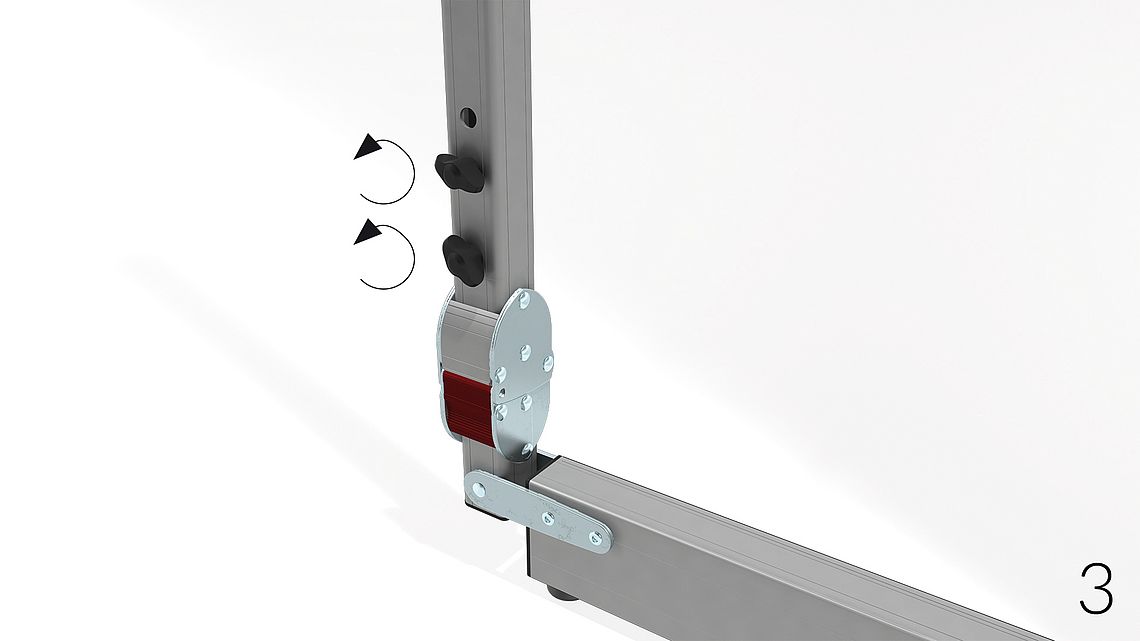

3 Draai de vleugelboutjes los.

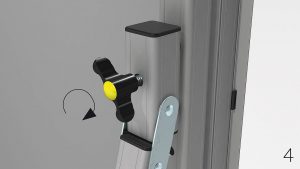

4 Schroef de telescopische support vast met vleugelbout M8x50mm (geel).
5 Schroef vervolgens de kleine vleugelboutjes op telescopische support weer vast.
